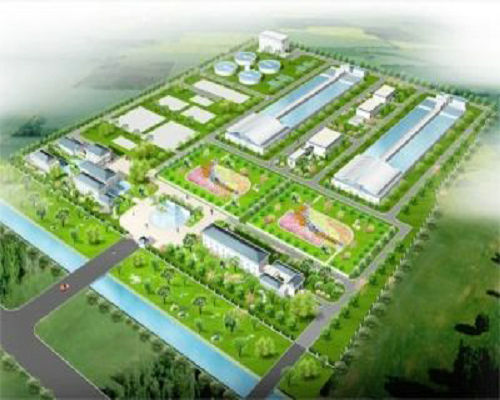

西藏水廠自動化控製係統
係統簡介
該係統適用於供水企業遠程控製管理水廠，水廠操作人員可以在水廠控製室遠程監測廠內水池水位、進場流量、出廠流量、出廠壓力、水質等信息；遠程監測加壓泵組、配電設備及其他自動化設備的工作情況；可以遠程控製加壓泵的啟停。自來水公司調度中心工作人員及公司主管領導可以遠程監測各水廠的工作情況及水廠操作人員的操作情況。
係統組成
自來水廠自動化控製係統是自來水公司生產調度管理係統的一個子係統，主要由自來水公司調度中心、水廠自動化控製中心、通信平台、加壓泵組測控終端、配電設備監測終端組成。
圖1.係統組成
通信平台
自來水公司調度中心、各水廠、各職能部門之間數據通信在局域網內完成；水廠與調度中心之間一般租用或鋪設光纖。水廠自動化控製終端的功能特點、產品結構及使用要求。
1、水廠自動化控製終端的功能特點：
a.采集進廠流量、蓄水池水位、清水池水位、出廠壓力、出廠流量、出廠水質、安防報警等信息；可采集每台泵的出水壓力、出水流量。采集每台加壓水泵啟停狀態、運行時間、工作電流、工作電壓、電能
等電參數；
b.采集配電室設備的開關狀態、總電能等；
c.監視水廠大門、製水車間、泵房等重要區域的圖像；
d.支持加壓泵組控製櫃手動控製、自動控製、遠程控泵組設備的啟停，控製模式可切換；
e.電流過大、水位過低、壓力過高、控製櫃保護、配電故障、閑人進入狀況發生時，立即上報告警信息；
f.支持局域網有線通信，支持GPRS、短消息無線通信；
g.存儲、顯示、查詢水廠監測數據及工作參數；
h. 支持就地、遠程測控設備維護；
2、產品結構
水廠需要監控的項目多，依據被監測內容，終端可分為：加壓泵組遠程測控終端、配電遠程監測終端、進場水量監測終端、視頻監控終端。這些終端依據現場情況也可以合並成一個綜合終端。
水廠流程圖
圖2.產品結構圖
3、加壓泵組遠程測控終端設備配置表
4、 加壓泵組遠程測控終端工作原理示意圖
圖3.遠程測控終端工作原理示意圖
5、加壓泵組遠程測控終端注意事項：
a.該終端安裝在水廠加壓水泵啟動電氣室；
b.水廠建有局域網，終端安裝地方有網絡接點；
c.確定水位、壓力等變送器信號輸出類型，確定流量儀表的廠家、型號、信號輸出類型；
d.確定水泵啟動類型，確定水泵控製模式；
e.閥門與泵的聯動控製由水泵啟動控製櫃完成；
6、其他測控終端：
a.如果水廠的信號采集點比較集中，布線方便，可將配電遠程測控終端、進水量遠程監測終端、視頻監控終端設備統一設置在加壓泵組遠程測控終端內。
b. 如果水廠的信號采集點比較分散，布線困難，配電遠程測控終端、進廠水量遠程監測終端、視頻監控終端設備應獨立安裝。分別接入水廠局域網。
7、其他測控終端的原理圖如下：
圖4. 配電室遠程測控終端工作原理示意圖
【說明：依據監測的開關量的數量配置分控製器的數量】
圖5.進廠水量遠程監測終端工作原理示意圖
圖6.視頻監控終端工作原理示意圖
水廠自動化控製中心
水廠自動化控製中心計算機通過自來水公司局域網監控水廠內測控設備。
1、中心主要功能
a.遠程監測所轄水源井的工作情況、安防情況，遠程控製所轄水源井水泵的啟停；
b.在線監測水廠內加壓泵組設備的工作情況，控製加壓泵組的啟停；
c.在線監測水廠內蓄水池水位、清水池水位；進廠原水流量；出廠清水流量和壓力；
d.在線監測出廠水的濁度、PH值、餘氯等水質指標，錄入其他水質信息；
e.在線監測大門、製水車間等重要場所的圖像；
f.生成各種報表及數據曲線；
2、水廠自動化控製中心網絡結構
圖7. 水廠自動化控製中心網絡結構
3、水廠自動化控製中心配置
自來水公司調度中心
自來水公司調度中心可監測整個城市供水管網的壓力及流量；監測自來水公司所有水源井、水廠、加壓泵站設備的工作情況；存儲查詢所有監測及操作信息；指揮各水廠科學供水
1、自來水公司調度中心硬件網絡結構
圖8.自來水調度中心硬件網絡結構
2、自來水公司生產調度中心軟件結構
生產調度軟件采用B/S結構，軟件在調度中心服務器上運行，使用者通過自來水公司局域網瀏覽並進行操作；工種不同、職位不同，所授予的使用權限就不同。
圖9.自來水調度中心軟件網絡結構
3、調度中心配置
